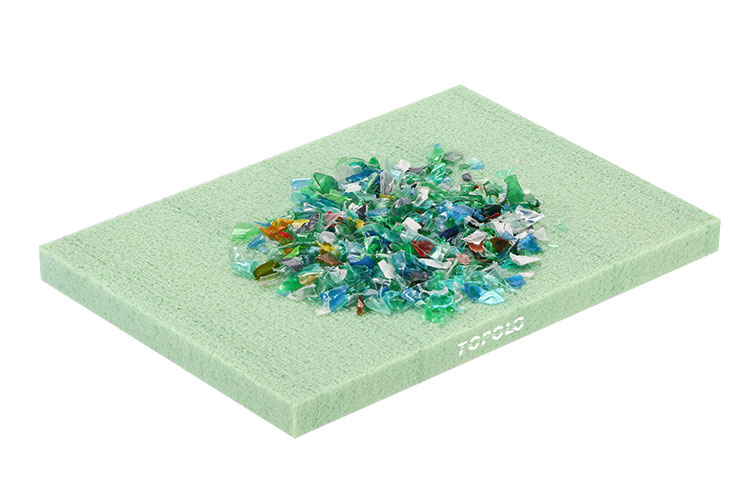

재활용 PET 폼은 재활용 폴리에틸렌 테레프탈레이트(PET)를 특정 발포 기술을 통해 만든 폐쇄 셀 열가소성 구조용 폼입니다. TOPOLOGROU는 환경에 미치는 영향을 줄이고 무게를 줄이기 위해 재활용 PET 칩으로 만든 폼 보드를 개발했습니다. 이 발포 기술을 사용하여 목재 보드보다 가볍고 단단한 제품을 생산할 수 있게 되었습니다.
환경 보호 및 지속 가능성

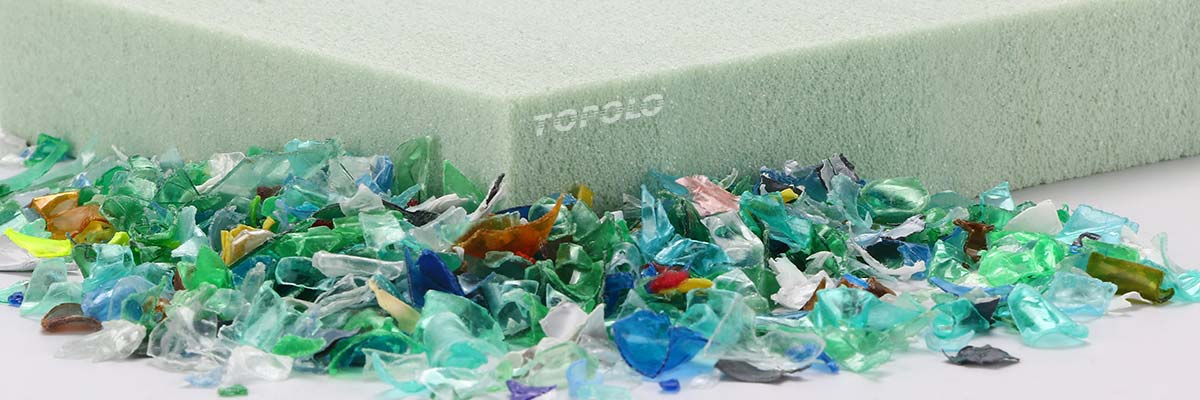

- 원료는 재활용 PET 플라스틱에서 나오며 플라스틱 폐기물의 환경 오염을 효과적으로 줄일 수 있습니다.
- 사용 후 재활용된 PET 폼은 재활용되어 재료로 발포될 수 있으며 이는 지속 가능한 개발 개념과 일치합니다.
생산 과정
폴리에스테르 폐기물 재활용
→
전처리(세척, 건조)
→
응결
→
화학적 용해
→
믹싱
→
압출 성형
→
1단계 여과
→
2단계 여과
→
깔 끔 히
→
건조
→
완제품 포장
공연
재활용 PET 폼은 기계적 성질 측면에서 인장 강도, 인장 계수, 압축 강도, 압축 계수, 전단 강도, 전단 계수 등 순수 PET 폼과 거의 동일한 특성을 가지고 있습니다.
| 테스트 항목 | 표준 | 단위 | 값 | TS80 | TS100 | TS120 | TS150 | TS200 | TS50 |
| 밀도 | ISO845 | kg/m³ | 레인지 | 85-95 | 100-110 | 120-130 | 150-160 | 190-210 | 235-260 |
| 압축 강도 | ISO844 | MPa | AVG | 0.85 | 1.20 | 1.80 | 2.40 | 3.90 | 5.20 |
| 압축 계수 | ISO844 | MPa | AVG | 73 | 100 | 115 | 140 | 200 | 235 |
| 인장 강도 | ASTM C297 | MPa | AVG | 1.40 | 1.80 | 2.20 | 2.50 | 3.20 | 4.00 |
| 인장 계수 | ASTM C297 | MPa | AVG | 90 | 110 | 120 | 160 | 210 | 275 |
| 전단 강도 | ISO1922-2012 | MPa | AVG | 0.55 | 0.80 | 0.90 | 1.25 | 1.70 | 2.05 |
| 전단 계수 | ISO1922-2012 | MPa | AVG | 13.5 | 23.0 | 27.0 | 35.0 | 51.0 | 70.0 |
| 롤러 필링 | ASTM D1781 | mm.N/m | AVG | 20 | 20 | 20 | 20 | 20 | 20 |
신청
재활용 PET 폼은 쉽게 절단 및 접착이 가능하며 열성형을 통해 복잡한 모양과 구조를 얻을 수 있으며 가열 시 열 안정성이 우수합니다.
복합 패널
트럭, RV 및 다양한 박스 바디의 패널용 핵심 재료입니다.
풍력 발전 분야
블레이드 쉘, 웹, 앞쪽 및 뒤쪽 가장자리, 나셀 커버 및 페어링용 충전재.
조선 분야
유리 섬유 쉘 선체용 충전재.
철도 운송
바닥, 측벽, 상판, 격벽, 문 등의 충전재
조각
전시 조각상, 영화 소품 등과 같은 다양한 예술 창작물.
가구
침대 보드, 칸막이, 캐비닛, 데스크탑 등의 충전재
