집» 응용 프로그램 » 빌딩 솔루션

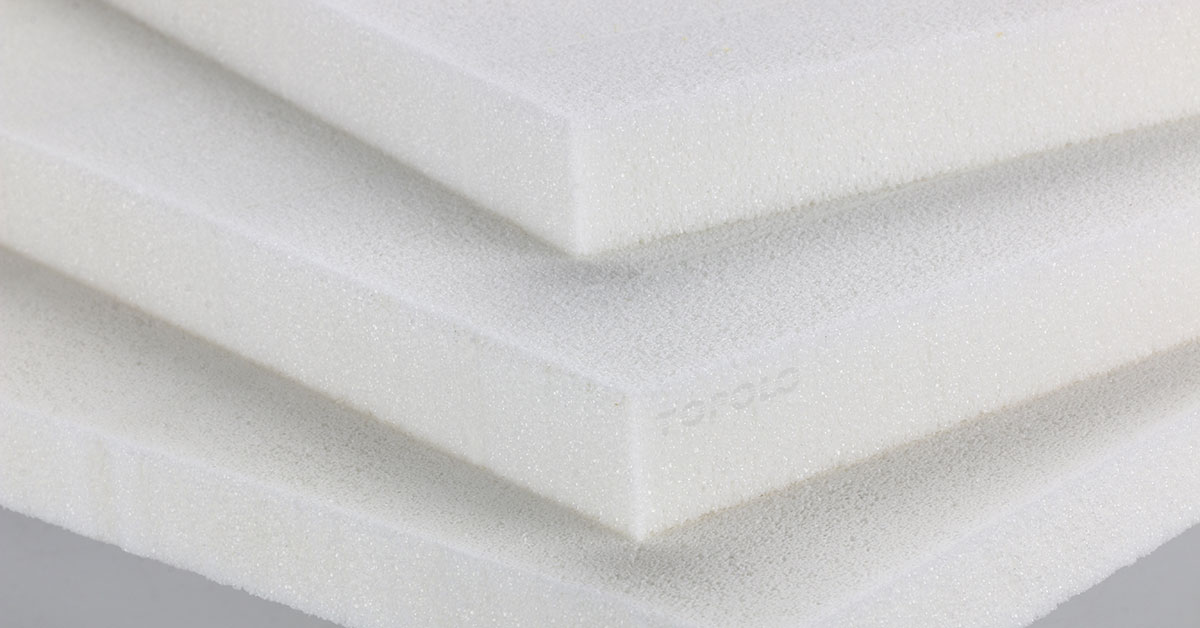

PET(폴리에틸렌 테레프탈레이트) 폼 보드는 내구성이 뛰어나고 다용도 소재입니다. PVC(폴리염화비닐) 폼보드의 대안으로 조각 등 다양한 용도에 매우 적합합니다. 이 소재는 가볍고 강하며 강성과 유연성을 모두 갖추고 있으며 표면이 매끄럽고 가공이 쉽습니다. 특히 미세한 작업에 맞게 절단, 성형 및 조각에 잘 작동합니다.

• 재활용이 가능하고 환경 친화적입니다.
• 다양한 응용 분야에 대한 다중 밀도 사양.
• 우수한 내열성, 장기 사용 온도 120°C, 단기 최대 사용 온도 200°C;
• 폐액 셀 구조, 낮은 수분 흡수, 곰팡이 저항.
• 좋은 단열성, 낮은 열전도율.
• 우수한 기계적 성질과 피로 저항.
• 가공성이 우수하고 절단이 가능하며 접착이 용이하며 가열하여 다양한 곡선 형상을 형성할 수 있습니다.
• 콘크리트, 강철, 유리 등의 열팽창에 필적하는 낮은 열팽창 계수.

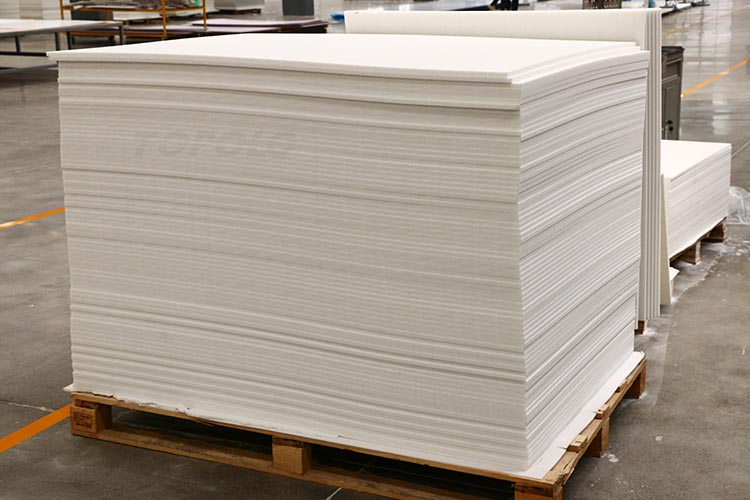

우리는 버진 및 재활용 PET 폼 보드를 모두 공급합니다.

당사의 PET 폼 보드에는 CFC/HFC가 포함되어 있지 않으며 할로겐 프리 난연제만 첨가됩니다. 가공 중에 인체에 유해한 독성 가스를 생성하지 않습니다.

사양

길이	2448mm(+/- 5mm)
너비	1008 mm (+/- 5mm) 1220 mm (+/- 5mm)
두께	5-150 mm(≤100 mm: +/-0.5；≥100 mm: +/-1)

성능 매개변수

테스트 항목	표준	단위	값	TS80	TS100	TS120	TS150	TS200	TS50
밀도	ISO845	kg/m³	레인지	85-95	100-110	120-130	150-160	190-210	235-260
압축 강도	ISO844	MPa	평균	0.85	1.20	1.80	2.40	3.90	5.20
압축 계수	ISO844	MPa	평균	73	100	115	140	200	235
인장 강도	ASTM C297	MPa	평균	1.40	1.80	2.20	2.50	3.20	4.00
인장 계수	ASTM C297	MPa	평균	90	110	120	160	210	275
전단 강도	ISO1922-2012	MPa	평균	0.55	0.80	0.90	1.25	1.70	2.05
전단 계수	ISO1922-2012	MPa	평균	13.5	23.0	27.0	35.0	51.0	70.0
롤러 필링	ASTM D1781	mm.N/m	평균	20	20	20	20	20	20

PET 폼 보드의 일반적인 조각 기술

• 손 조각
  날카로운 다용도 칼이나 조각 도구는 일반적으로 더 작고 세부적인 디자인을 손으로 조각하는 데 가장 적합합니다.
• 열선 절단 열선 절단
  기는 PET 폼, 특히 매끄럽고 구부러진 절단을 만들거나 큰 조각을 성형하는 데 특히 적합합니다. 가열된 와이어는 폼을 깨끗하게 절단하여 가장자리가 들쭉날쭉해질 위험을 줄입니다.

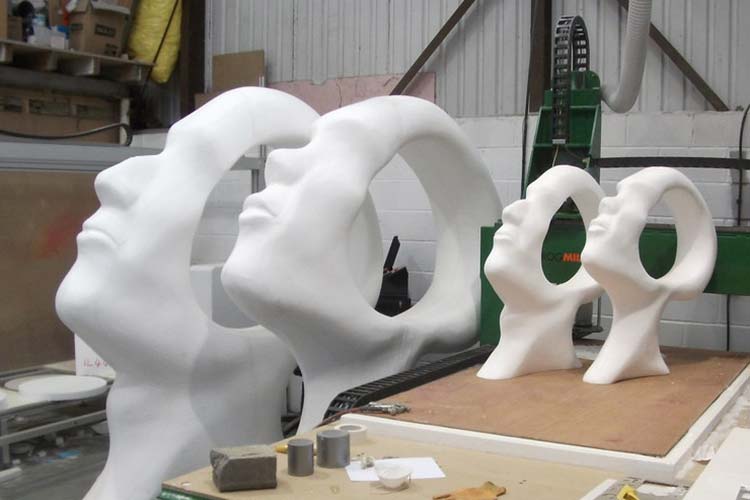

• CNC 가공
  보다 정확하고 복잡한 디자인을 위해 CNC 기계를 사용하여 PET 폼 보드를 조각하거나 에칭할 수 있습니다. 이 방법은 복잡한 패턴, 로고 또는 상세한 3차원 모양을 만드는 데 이상적입니다.
• 레이저 절단
  레이저 절단은 특히 복잡하고 섬세한 디자인의 경우 PET 폼 보드를 조각하는 또 다른 효과적인 방법입니다.
