FR4 벌집 패널

FR4 시트 + 폴리프로필렌 허니컴

FR4 허니컴 패널은 FR4(에폭시 유리 섬유 라미네이트)와 폴리프로필렌(PP)의 장점을 결합하여 가볍고 강하며 내구성이 뛰어난 소재를 만듭니다.

제품 특징

경량: 벌집 구조로 강도를 유지하면서 무게를 줄입니다.
높은 중량 대비 강도 비율: 강도와 무게 감소가 필요한 응용 분야에 이상적입니다.
내화학성: FR4는 많은 화학 물질에 대한 저항성이 우수하여 다양한 환경에 적합합니다.

사양

직면	FR4 시트. (두께: 0.7-5.0mm)
표면 색상	흰색, 반투명 녹색.
심	PP(폴리프로필렌) 벌집. (밀도: 80-120kg/m³)
복합 방법	접착제.
두께	10-50mm.
크기	1220 x 2440mm 또는 맞춤형.

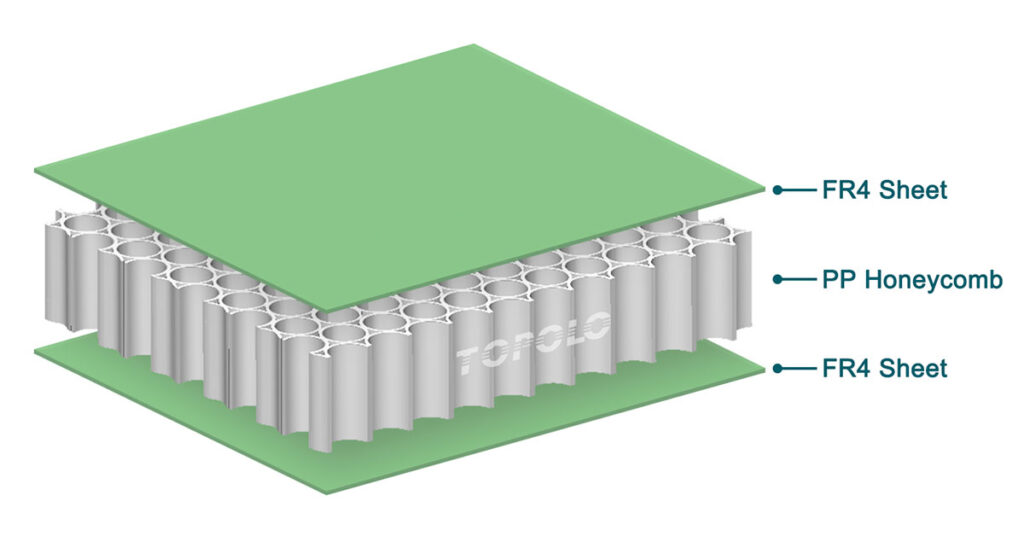

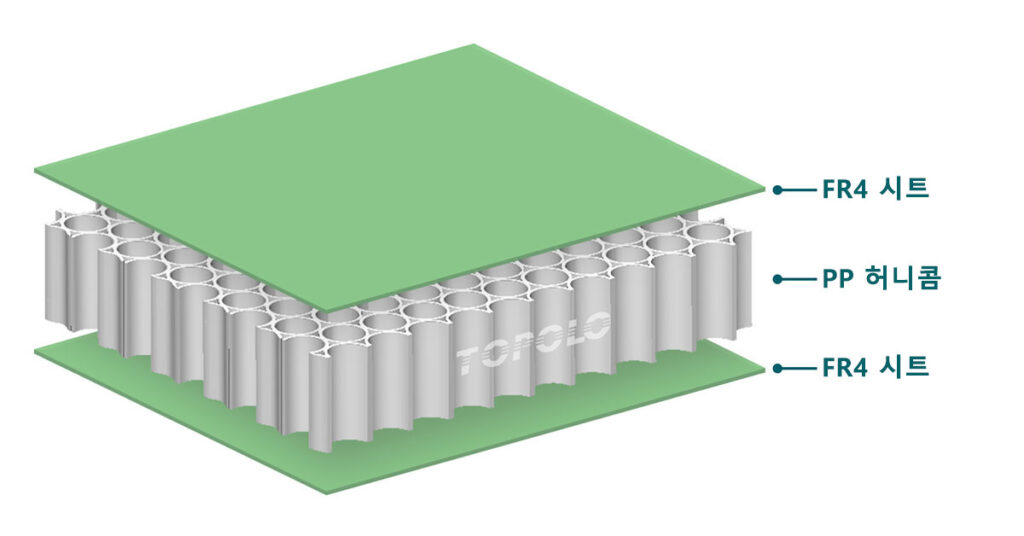

구조도

FR4 소재란 무엇입니까?

FR4는 직조된 유리 섬유, 에폭시 수지, 그리고 다양한 첨가제로 구성된 절연 복합 소재입니다. “FR”은 “난연성(Flame Retardant)”을 의미하며, “4”는 미국 전기 공업 협회(NEMA)에서 제정한 특정 등급 번호로, 해당 소재가 난연성 및 기계적 특성에 대한 엄격한 기준을 충족함을 나타냅니다.

FR4의 주요 성능 매개변수

공연	값
체적 저항률	≥10¹⁴ Ω·cm
유전 상수(1MHz)	3.8-4.8
절연 내력	≥15kV/mm
굴곡 강도	≥400MPa
충격 강도	≥20kJ/m²
유리 전이 온도(Tg):	120-180℃
열팽창 계수(CTE):	10-20ppm/℃
난연성	UL94 V-0 등급

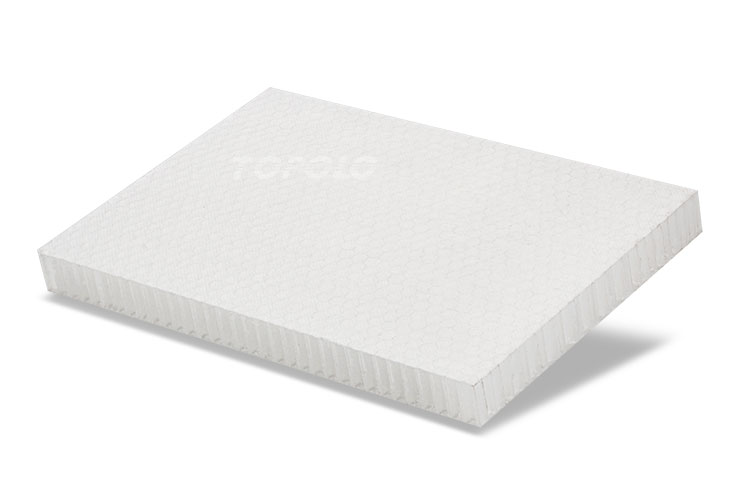

고탄성 폴리프로필렌 벌집

폴리프로필렌 벌집은 벌집의 생체 공학 원리를 기반으로 설계된 가볍고 방수되며 강한 열가소성 수지입니다. 경량 샌드위치 패널 구조의 핵심 재료로 사용하기에 이상적입니다.

폴리프로필렌 허니컴 코어의 일반적인 성능 매개변수

셀 크기(mm)	8	10	12
밀도(kg/m³)	80	75	70
압축강도(MPa)	1.66	1.58	1.47
압축계수(MPa)	45.7	41.2	38.9
전단 계수(MPa)	0.50	0.45	0.40
작동 온도(℃）	-40-80	-40-80	-40-80
단열 U값	2.2	2.2	2.2
